“2024全國壓鑄年會”精品壓鑄件鑒賞

壓鑄快訊發表于2024/3/13 10:36:31 全國壓鑄行業年會鑄件鑒賞

2024年全國壓鑄行業年會—第十九屆中國國際壓鑄會議將于2024年3月20-22日在寧波香格里拉大酒店舉辦，會議將依托寧波壓鑄產業集群優勢，以“大”道智簡為理念，與壓鑄同仁共同探索一體化壓鑄工藝創新與優化的更多可能性。誠邀壓鑄同仁蒞臨參會！

2024 年全國精品壓鑄件鑒賞活動

為助力壓鑄行業高質量發展，凸顯國內先進壓鑄技術生產水平，全面展示壓鑄行業發展風貌，主辦方擬邀請一批國內外有影響力的壓鑄企業攜其具有代表性的鑄件，舉辦“2024年全國精品壓鑄件鑒賞活動”?；顒訉⒃?span style="color:#ff8c00;">“2024全國壓鑄年會”同期舉辦，近 800+來自汽車、通訊等壓鑄相關行業參會代表將蒞臨現場。

精品鑄件鑒賞區

參與企業：廣東鴻特精密技術（臺山）有限公司

鑒賞鑄件一

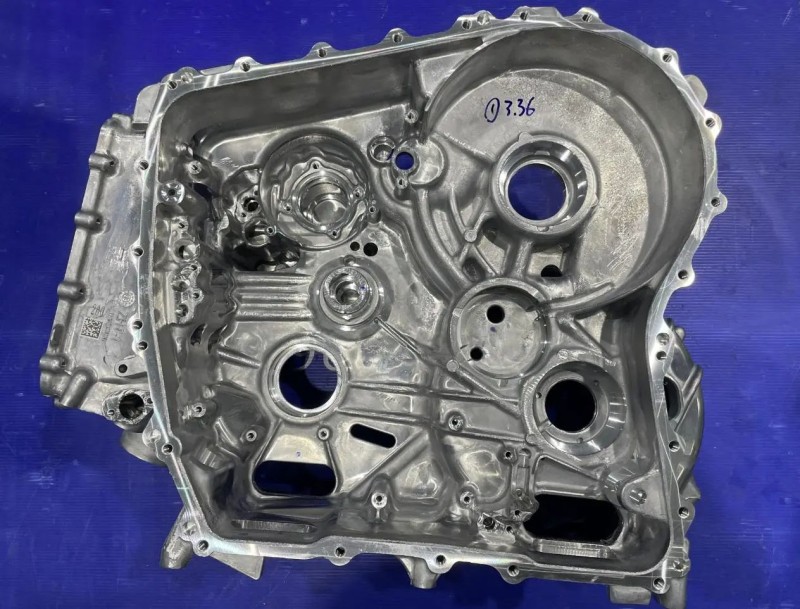

鑄件名稱：PHEV變速箱殼體

本產品是混動車型變速箱的關鍵零部件-外部殼體部分，起到支撐、保護齒輪軸承等作用。

1. 零件需用布勒 4400 噸壓鑄直接成型，零件尺寸 598.5*513.4*239(mm)；

2. 產品清潔度要求：
內腔：雜質重量≤10mg（濾網用20um），殘留金屬異物大?。?00um，非金屬異物大?。?500um；
油道：雜質重量≤2mg（濾網用20um），殘留金屬異物大小＜400um，非金屬異物大?。?00um；

3. 機加工要求高，如：
①產品內安裝軸承孔雙重控制，相對于基準要求0.06的位置度同時，軸承孔相對間距為91±0.017mm、141.5±0.02mm、93±0.017mm等；
② 安裝軸承孔孔徑和圓柱度要求高：如孔徑φ80（-0.016，-0.033）mm，圓柱度要求0.018；
③ 鋁合金產品壓鑄安裝鋼套，機加工鋼套孔孔徑φ55（+0.019，0）mm，加工深度要求159（+0.05，0）mm；
④ 其余尺寸如圓柱度0.015，垂直度0.015，孔徑φ72（+0.025，+0.005）mm等等。

關鍵技術及創新點：

1. 選用真空沖頭+自動潤滑系統，采用新型鋁合金壓鑄用脫模劑的微量噴涂裝置，采用擠壓銷成型的方案；
2. 臥加夾具，夾具中空使產品不同面在同一序完成加工，確保尺寸；
3. 殼體加工線，采用專業定制馬扎克臥夾機臺，專用刀具，且毛坯恒溫，切削液恒溫。每序均增加在線監測探頭，用來保證尺寸穩定。并投入專用CNC自動化生產線，從毛坯上料，到CNC加工完成，完全機械化進行，保證產品尺寸穩定性。

鑒賞鑄件二

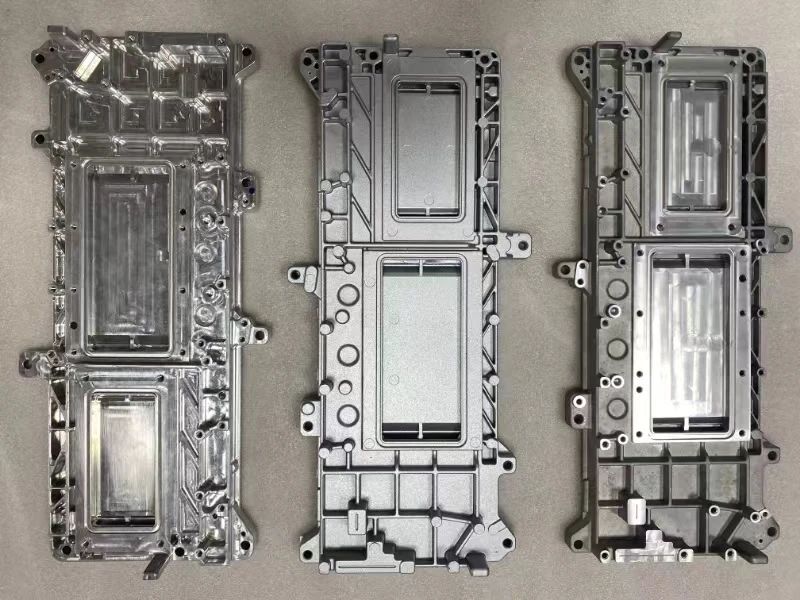

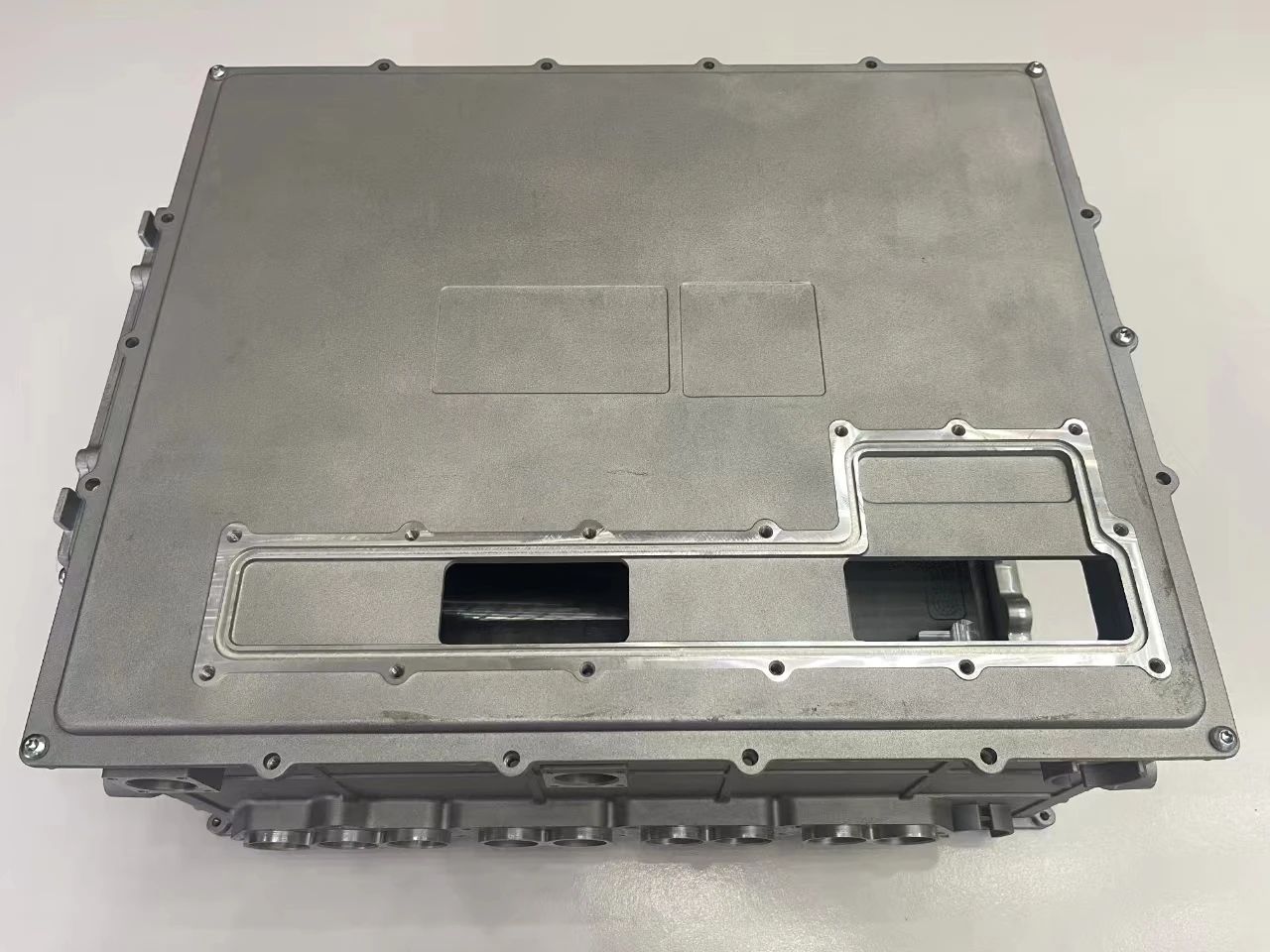

鑄件名稱：逆變器殼體

本產品是汽車逆變器殼體，要求良好的散熱性、嚴格的氣密性以保護殼體中重要的電子元器件：

1. 鑄件使用場合：汽車逆變器；

2. 鑄件產品典型特點：薄壁、深腔，結構復雜，安全性，密封性；

① 產品部分位置模具斜頂成型；
② 部分產品毛坯外觀要求嚴格，毛坯粗糙度要求Ra6.3以下，不允許有鑄點，燒傷；
③ 零件需用宇部2200/1650 噸壓鑄直接成型，然后組合出貨；
④ 產品清潔度要求：雜質重量≤1.5mg，異物大?。?000um；

3. 產品關鍵要求：

①100%鉻酸鹽轉化涂層（鈍化），96小時鹽霧要求，外觀符合GBT 6461-2002 8級以上；
② 檢漏壓力：水道：35PSI 大腔：6PSI
腔體漏量：水道：1cc/min 大腔：2cc /min
100%氦氣檢測：冷卻水道2.5bar，氦氣濃度不低于85%，數值不高于1*10-7 mbar*L/S；
③ 產品加工線，采用熱縮刀柄，280mm避空長度加工產品，該刀柄有很高的穩定性與同軸度，保證產品精度與尺寸。

參與企業：寧波大榭開發區天正模具有限公司

鑒賞鑄件

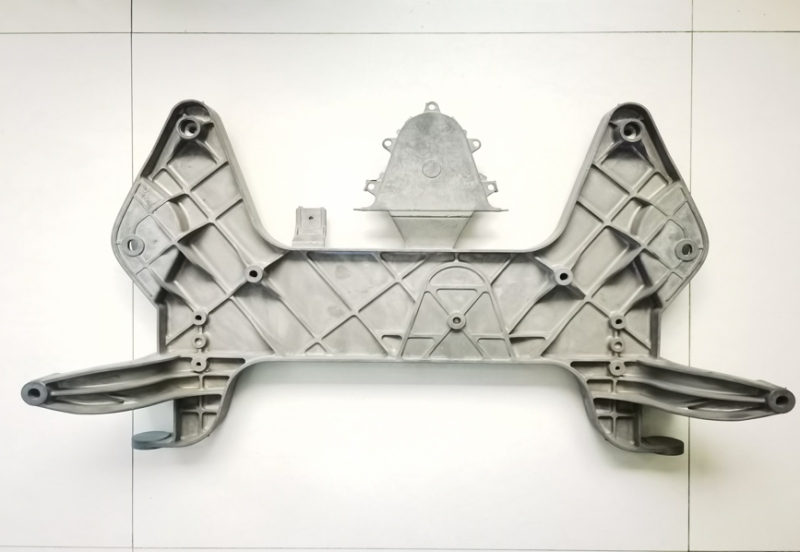

鑄件名稱：鎂合金副車架

副車架是一種懸架形式，是連接懸架系統和車身的中間部件，可以提高車輛的舒適性、安全性和懸架系統的連接剛度。

由于產品有非常高的抗拉強度、屈服強度及延伸率，本模具采用高真空設計，使真空閥的性能有良好的體現，最大限度地降低模具內腔的真空度。考慮到料缸采用真空結構非常難于實現，模具采用兩個真空液壓閥預抽，提高內腔真空度，在壓鑄過程中又同時采用2組機械閥，保證整個壓鑄過程中內腔保持較低的真空度。

由于產品材料采用Mg合金，在設計中采用模溫機油加熱結構，保證鑄件在填充過程中的料溫滿足壓鑄條件。同時在設計過程中反復采用FLOW-3D及MAGMA軟件對澆排及模具進行模流分析及熱平衡分析，在優化澆排的同時對油路反復優化，避免模具有較高的溫差及熱節的產生。

參與企業：一汽鑄造有限公司

鑒賞鑄件

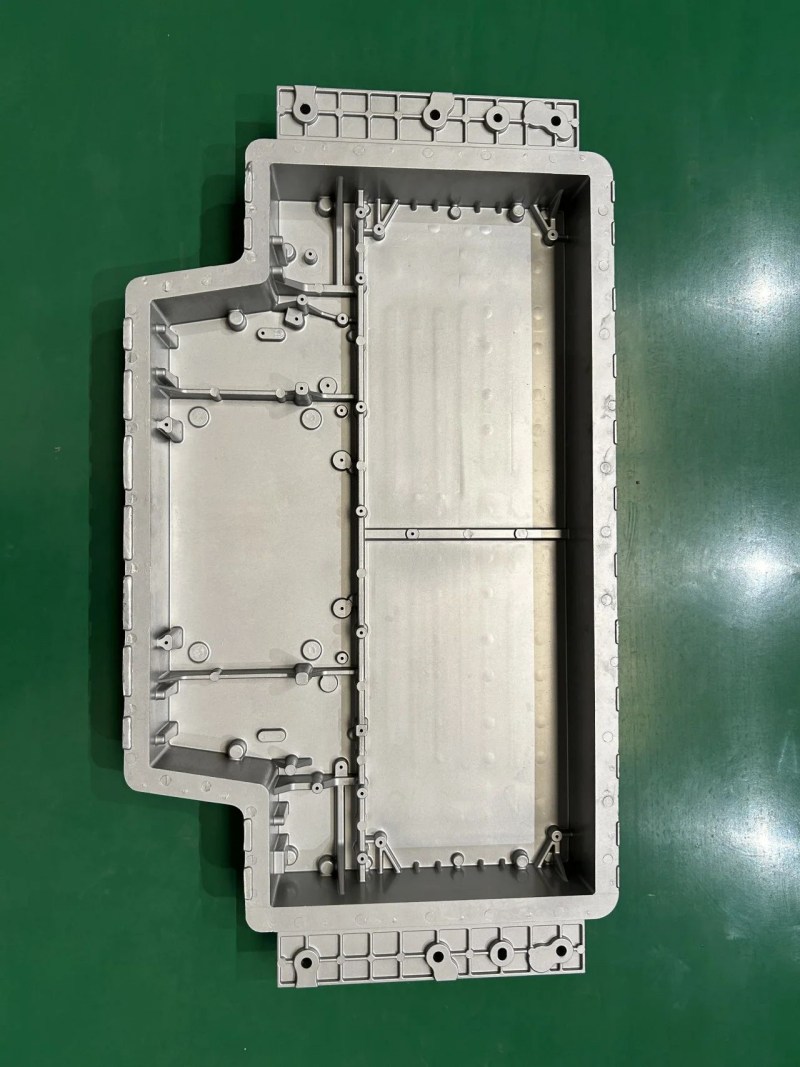

鑄件名稱：鎂合金混動電池殼下箱體

采用一汽鑄鍛自研高性能鎂合金材料，通過高真空壓鑄工藝，實現集成水套鎂合金混動電池下箱體開發，相比于鋁合金電池下箱體減重30.7%。進一步通過攪拌摩擦焊接工藝，完成鎂合金電池下箱體制備。本產品攻克了鎂合金集成水套高真空壓鑄工藝以及鎂合金攪拌摩擦焊兩大技術難題。

參與企業：大連亞明汽車部件股份有限公司

鑒賞鑄件一

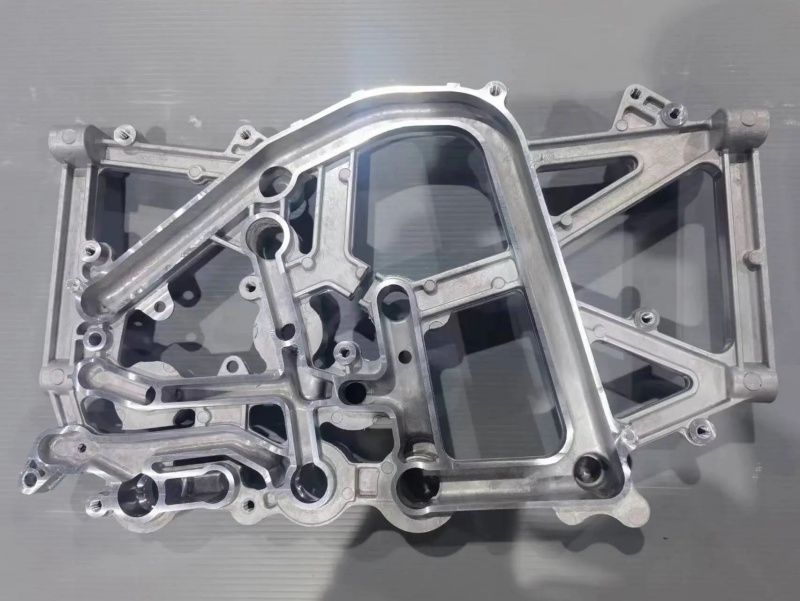

鑄件名稱：流道板

熱泵空調是純電動汽車制熱最有效的解決方案。

純電動汽車的續航焦慮一直是消費者的痛點，在電池技術沒有突破性進展的情況下，熱泵空調效能系數比PTC加熱高出2-3倍，可以有效延長20%以上的續航里程。

其中流道板是關鍵核心部件，可以經受600度高溫釬焊。

鑒賞鑄件二

鑄件名稱：釬焊冷媒液冷板

性能要求：

抗拉強度 >150MPa ，屈服強度>100MPa，延伸率>1.5%

應?市場：

汽?領域及通訊領域的熱管理系統和散熱冷卻系統

全新研發的材料體系及性能強化技術，創新性的壓鑄?產?藝，實現鋁合?壓鑄件可?溫釬焊，并可滿??耐壓和?密封的?程應?場景。其中，釬焊總成爆破壓?可達13MPa以上；密封測試漏率最?可達E-10 Pa.m3/s。

參與企業：勝賽思精密壓鑄（揚州）有限公司

鑒賞鑄件一

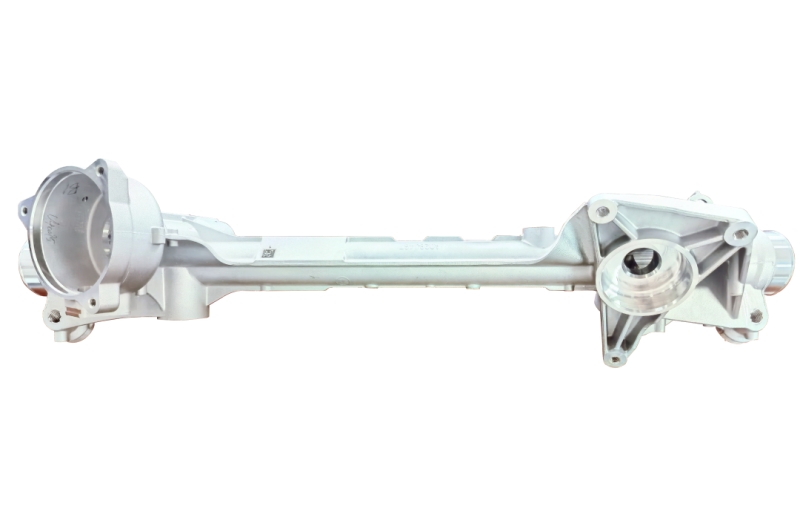

鑄件名稱：轉向器主殼體

本產品是汽車轉向系統的核心部件，是駕駛員通過轉向盤操控車輛轉向的裝置。起到固定和保護轉向器內部的零部件和液壓系統的作用，還可以增加轉向器的剛性和提高轉向器的響應速度。

■ 產品使用場合：汽車轉向器；
■ 產品特點：壓鑄一體成型，結構復雜，部分位置使用內抽成型。使用力勁1250T壓鑄直接成型，零件尺寸662*188.3*167.8（mm）；
■ 產品清潔度要求：雜質重量≤5mg（濾網用5um），殘留金屬及非金屬顆粒大小≤650um；
■ 加工要求高：安裝孔φ34.963±0.013mm，同軸度0.06，垂直度0.05；
■ 產品關鍵要求：使用五軸數控機床加工，一次裝夾加工完左右部位，保證精度和尺寸；100%泄漏檢測。要求壓力1.4±0.3bar，泄漏量≤ 8cc/min。

鑒賞鑄件二

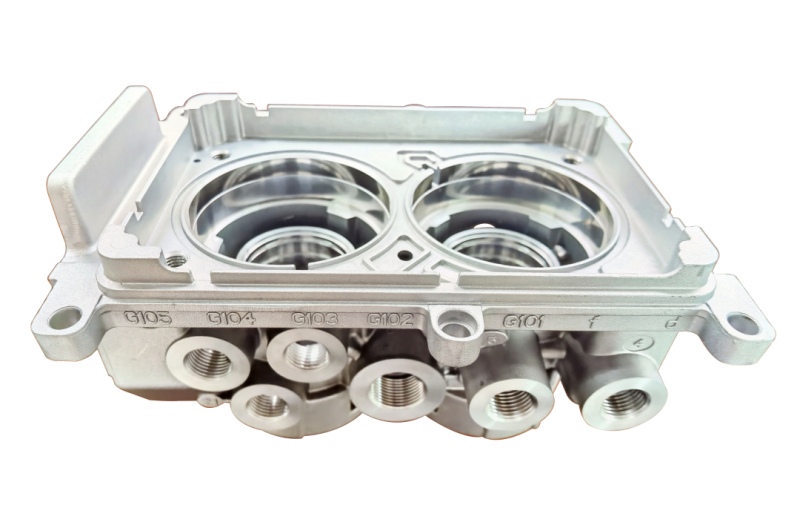

鑄件名稱：EBS雙通道控制閥主殼體

本產品是汽車制動系統的核心部件。該閥體具備兩側對稱結構，用于裝配繼動閥組件，實現兩側獨立控制。閥體頂部通過螺釘連接，用于安裝控制器組件。閥體底部通過卡扣連接，用于安裝消聲器組件。

■ 產品使用場合：裝配在掛車上，用于實現掛車ABS、RSS功能的產品；
■ 產品特點：該產品具有通用性，復雜性，安全性，靈活性等；產品設計困難，毛刺及鋁屑等控制要求非常嚴格；產品堵漏，裝配密封要求高；
■ 產品鹽霧試驗要求：按照國標GB/T 10125中的中性鹽霧試驗要求對產品進行連續噴霧72h，實驗結束后要求產品72h無紅銹。黑斑面積小于總面積的10%，不應產生一個以上直徑大于2mm的腐蝕物；
■ 加工要求高：動態密封要求粗糙度0.8，靜態密封要求粗糙度1.6，產品涉及到的形位公差尺寸包括平面度、垂直度、同心度等均為0.1，難度較高；
■ 表面處理：表面氧化處理，氧化膜厚：0.2-0.5um；按GB/T 14952.3-1994《鋁陽極氧化膜目視法》檢測產品外觀顏色，顏色色差應該在色標范圍內或者參考封存樣件顏色。

參與企業：機械科學研究總院（將樂）半固態技術研究所有限公司

鑒賞鑄件一

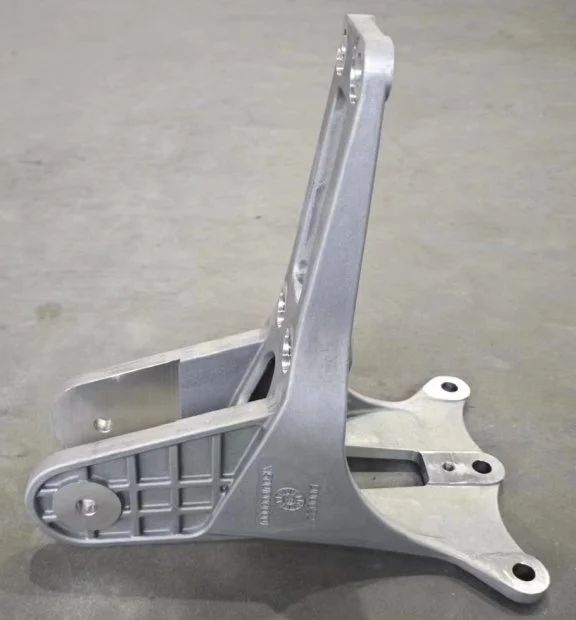

鑄件名稱：車身上托架

該產品為新能源智能重卡車身承載結構件，實現以鋁代鋼，減重達50%，鑄件采用液態模鍛工藝制備，進行T6熱處理強化，100%射線二級探傷。

零部件輕量化、集成化是目前行業發展趨勢。針對復雜形狀、力學性能和內部質量要求高的輕合金鑄件，在一些銷孔部位或壁厚變化較大的部位，仍易出現缺陷，限制了批產合格率的提升。在這樣的背景下，公司采用擁有自主知識產權的大型擠壓鑄造設備，通過定點強冷以及局部補縮等工藝優化，將金屬的充型控制與設備的操作系統進行適應性一體嵌入，為復雜結構高性能鋁合金零部件的高效制備提供支撐。

鑒賞鑄件二

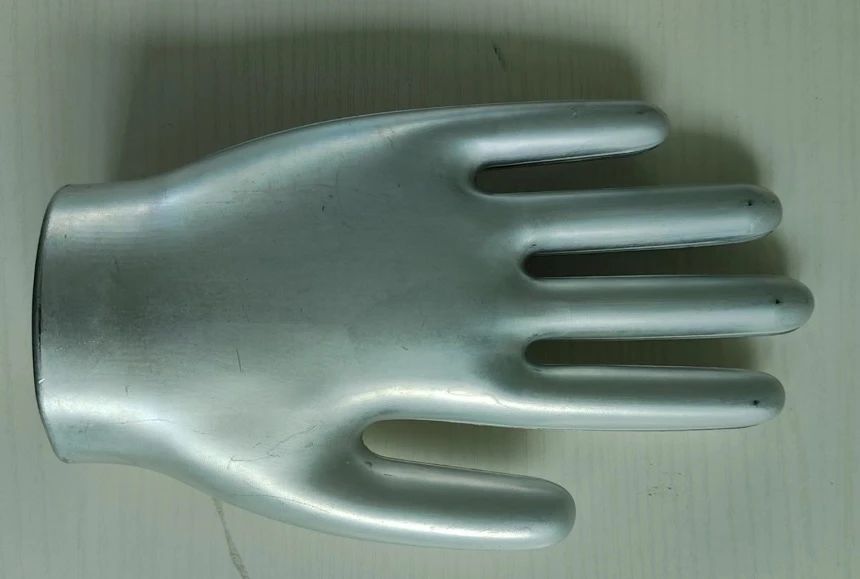

鑄件名稱：手模

該鑄件為半固態研究所與廈門格耐爾公司聯合開發。醫療用橡膠、丁腈手套的首要工裝-手模，一直以來采用陶瓷型，雖能滿足功能性要求，但其存在能耗大、易破損、無回收等缺點，改用易回收金屬型成為研究熱點，鋁合金以其質輕成為研究首選。但由于手模部件具有薄壁、帶復雜空腔，需要與型材拼焊、使用受熱（200-300℃反復受熱）等特殊要求，采用普通壓鑄、型材沖壓等多種方案制備均存在多種問題，不能滿足生產項目要求。采用勻加速料筒孕育半固態壓鑄技術，在普通覆膜砂芯基礎上，開發成功了可高溫熱處理、可氬弧焊的手?？涨昏T件，在一定程度上解決鹽芯制造工藝復雜、成本高的局限性，為高質量、高效、低成本空腔壓鑄件大批量生產打下了堅實的基礎，具有廣闊的應用發展前景。

參與企業：寧波奮達新能源科技有限公司

鑒賞鑄件一

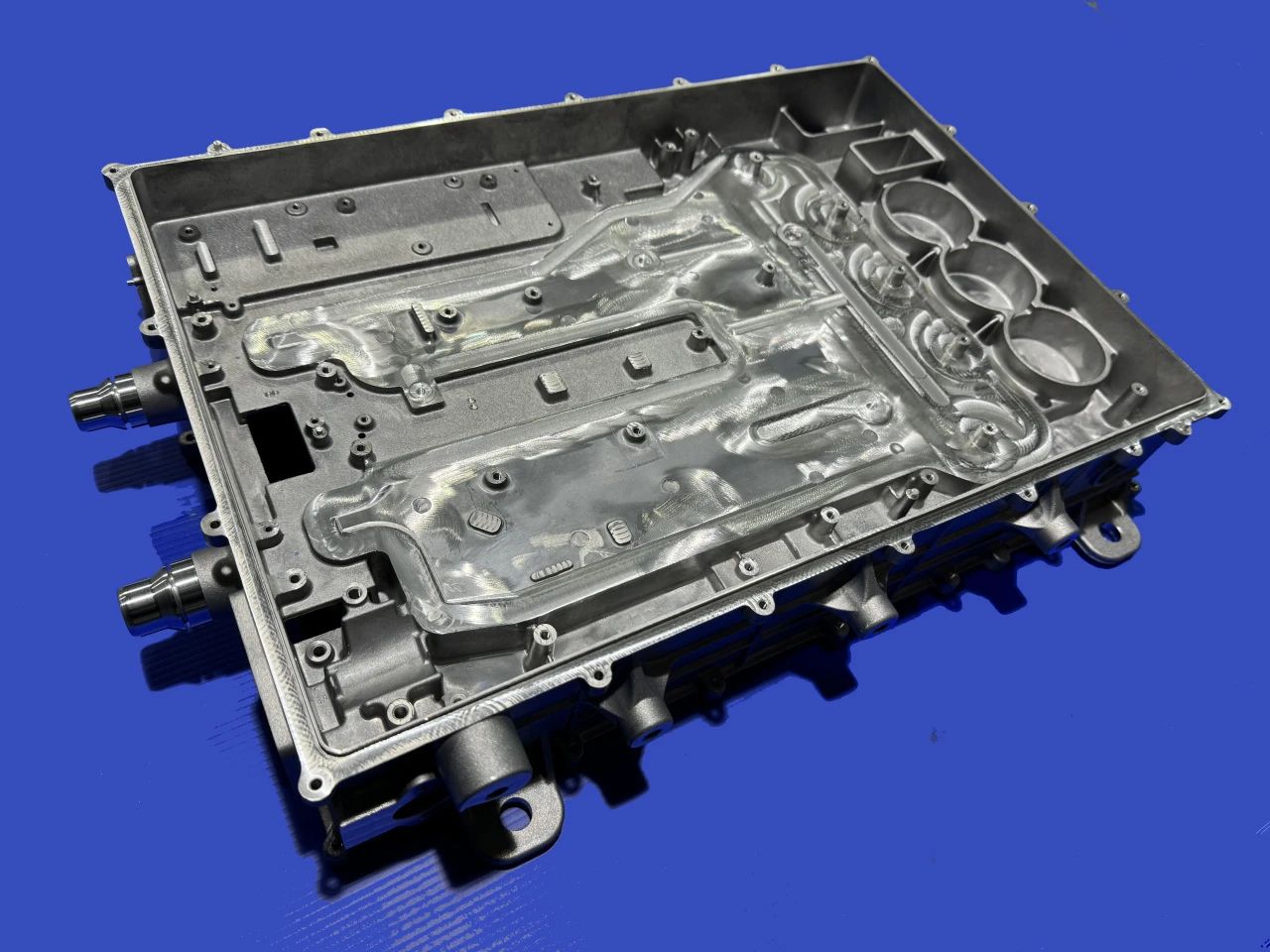

鑄件名稱：電控箱體

新能源電動汽車電控箱殼體整套成功的壓鑄模具開發是集材料、熱處理、模具設計、壓鑄工藝、加工、裝配工藝、管理、品控等多項技術系統整合及運用，是一個龐大的系統工程。其中壓鑄工藝方案設計是非常重要的一環，工藝的合理性直接影響鑄件的質量和后續生產加工環節。電控箱殼體結構復雜，內部質量要求高。如螺紋加工不允許有爛牙、氣孔率要求≤2%等。對此類復雜型壓鑄件，良好的壓鑄工藝設計方案對產品的質量起著決定性作用。

針對難點公司采取澆排系統設計與抽真空方案，壓鑄模具在高溫高壓環境下工作，對模具材料和抗熱疲勞性能要求高，而且結構復雜、壁厚相差大，并要求通過高壓下的滲漏試驗，因此鑄造中產生的能夠導致泄漏的氣縮孔、粘模等缺陷是首先需要規避的。選擇符合壓鑄工藝要求澆排系統，特別是內澆口位置和導向，應使金屬液流動平穩順暢，并有序的排除型腔內氣體，以達到良好的填充效果和避免壓鑄缺陷產生的目的。通過對產品的結構及性能要求分析，進行澆排設計。首先采用鑄造仿真軟件對產品的澆注和排溢系統進行充填、粒子追蹤、氣壓、溫度、凝固等過程的數值模擬分析，其次根據分析結果來確認方案設計的合理性，最終通過生產試驗進行工藝設計方案的合理性驗證。

鑒賞鑄件二

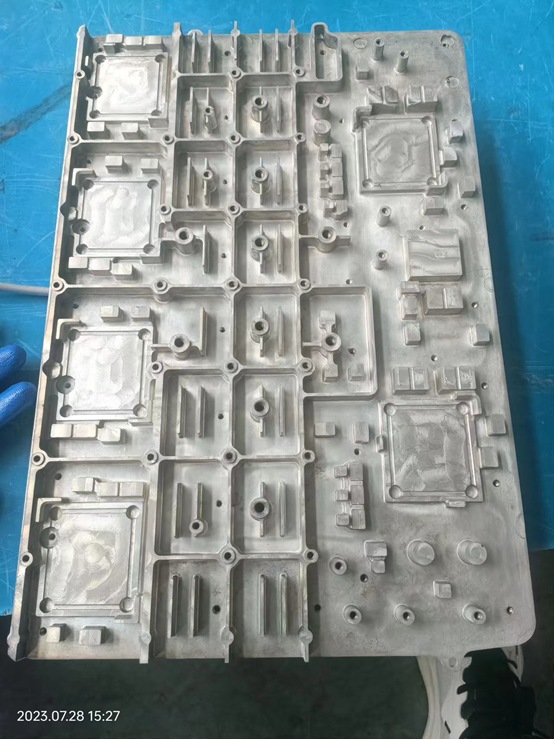

鑄件名稱：水冷板

新能源汽車中控臺水冷板前期設計開發采取加工中心精雕，大量減少制作模具與工裝時間的開發周期，減少不確定因素的設計變更，如要改變零件的形狀和尺寸，只需要修改零件加工程序，并且加工質量穩定，加工精度高，重復精度高。多品種、小批量生產情況下生產效率較高，能減少生產準備、機床調整和工序檢驗的時間。適合產品測試階段、樣件，適用于此零件或類似的研制和改型，待研發確認尺寸穩定后進行模具開發批量生產。

另外此零件采取水道蓋板攪拌摩擦焊工藝，在焊接過程中，攪拌頭在旋轉的同時，沿著焊接工件的接縫移動，這種移動產生的摩擦熱和機械攪拌作用導致連接部位的材料溫度升高并軟化。攪拌頭的高速旋轉和軸肩與工件表面的摩擦生熱，不僅用于防止塑性狀態的材料溢出，還能清除表面的氧化膜。在攪拌頭的高速旋轉和移動作用下，鋁件開始塑化，并隨著攪拌頭的移動，塑性化的材料流動并沉積在攪拌頭的背后，最終形成致密的固相焊縫，達到焊接密封效果，并使用氦氣檢測合格完全通過。
