原標題：基于Flow-3D的三通閥壓鑄工藝設計及優化

鋁合金因密度小、比強度高、耐腐蝕等特點，在工業中得到廣泛使用。鋁合金常采用壓鑄成形，在壓鑄過程中，金屬液充型速度快，如果澆注系統和溢流系統設計不合理，會造成氧化夾雜和卷氣等缺陷，影響鑄件品質，降低其力學性能。傳統壓鑄工藝設計要依靠經驗進行多次嘗試，極大提高了成本并延長設計周期。

基于三通閥的結構特點，設計了壓鑄工藝的澆注系統和溢流槽，采用Flow-3D軟件進行充型過程數值模擬。在初始方案中, 鑄件整體卷氣較嚴重，隨著對澆注系統和溢流槽的逐步優化，降低了鑄件的內部卷氣量。根據優化后的方案，設計制造了壓鑄模具并進行了生產驗證。通過對鑄件的模擬分析, 基于鑄件的卷氣量、溫度場和金屬液的流動特征，設計并優化了澆注系統和溢流槽。利用優化后的系統設計模具并進行生產，獲得了合格的鑄件。

圖文結果

三通閥的輪廓尺寸為152.5mm×119.5mm×121mm，平均壁厚約為5.56mm。鑄件的外形為圓筒形，左側有一圓形平臺和階梯通孔，其上下對稱，下表面帶有凸臺，中心有一帶有隔板的通孔，直徑為φ90mm，通過UG軟件建立1∶1實體三維體造型，見圖1。鑄件分型面的選擇要考慮壓鑄模設計的繁簡程度、易于加工和保證鑄件的尺寸精度等。根據鑄件的結構特點，因其左側平臺上完全對稱，所以優化的方案選擇三通閥主通道的水平面，即平臺中心線和圓筒軸線組成的面作為分型面。分型面處于鑄件水平中心，有利于排氣。

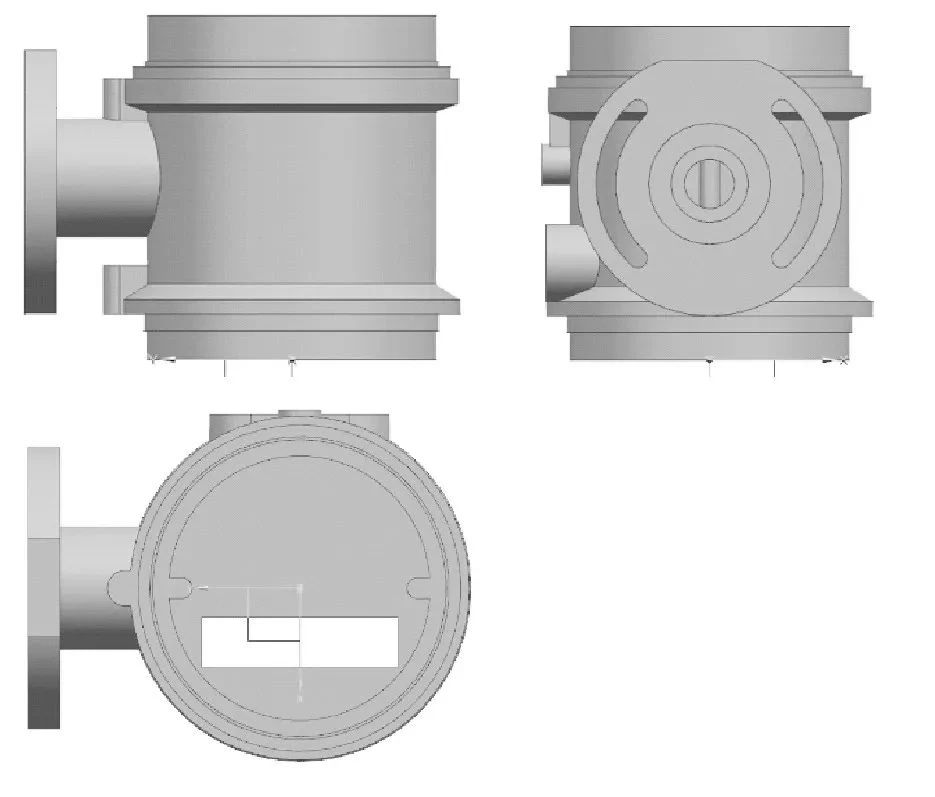

圖1 三通閥實體造型示意圖

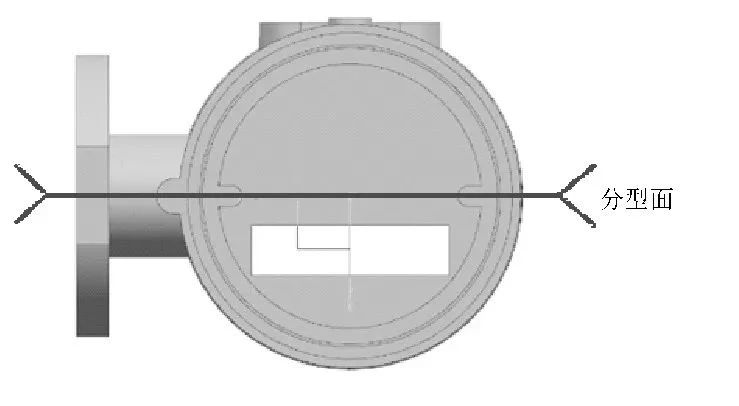

圖2 分型面示意圖

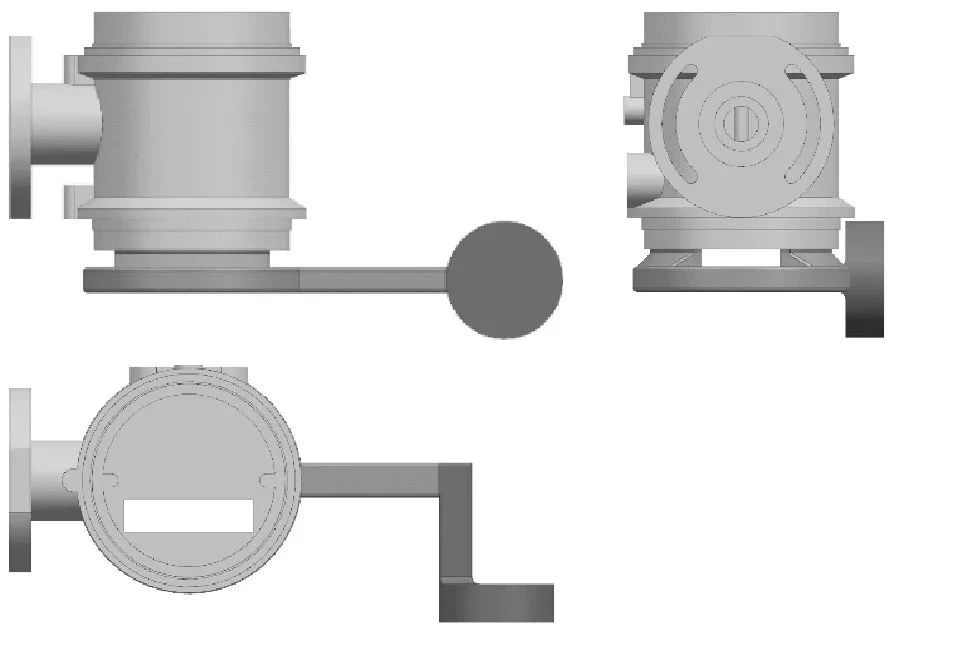

圖3 初步設計澆注系統示意圖

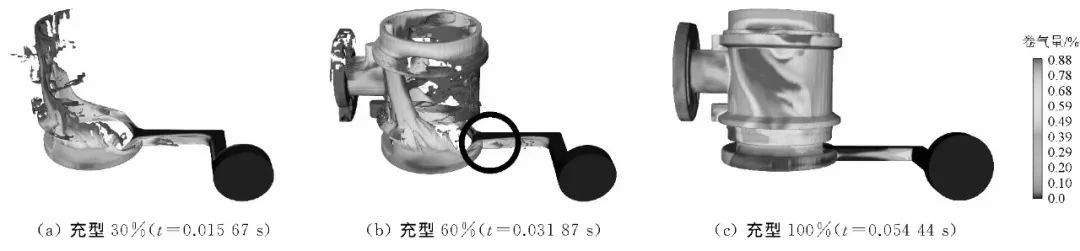

圖4 鑄件充型過程

可以看出，鑄件正面桶壁卷氣較為嚴重，會嚴重影響鑄件質量。對于上述情況，可能是由于金屬液在橫澆道上的流速過快導致。通過在澆道上增加彎道可以降低金屬液的流速使其獲得良好的充型，改善澆道未充滿問題。

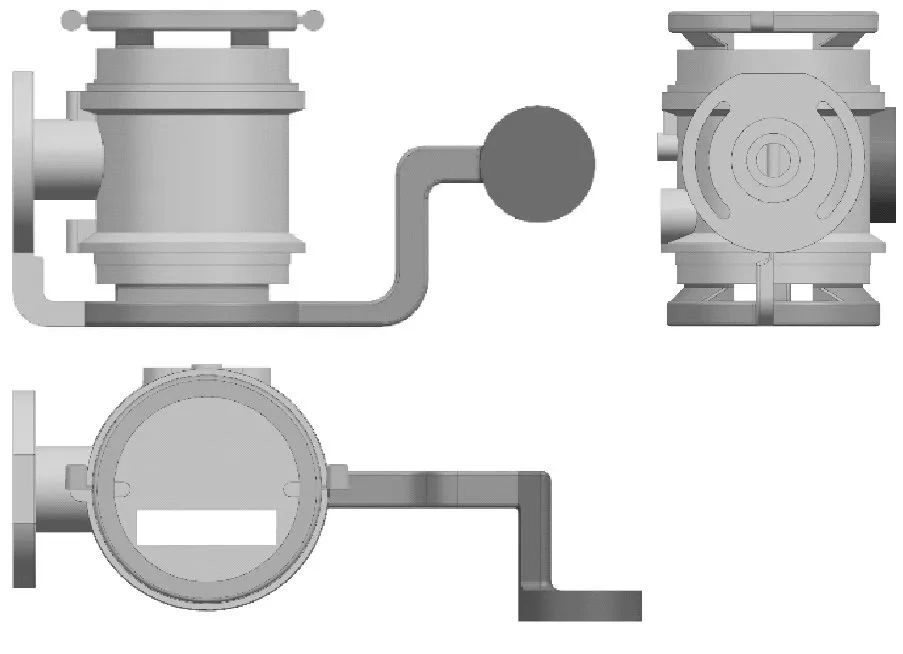

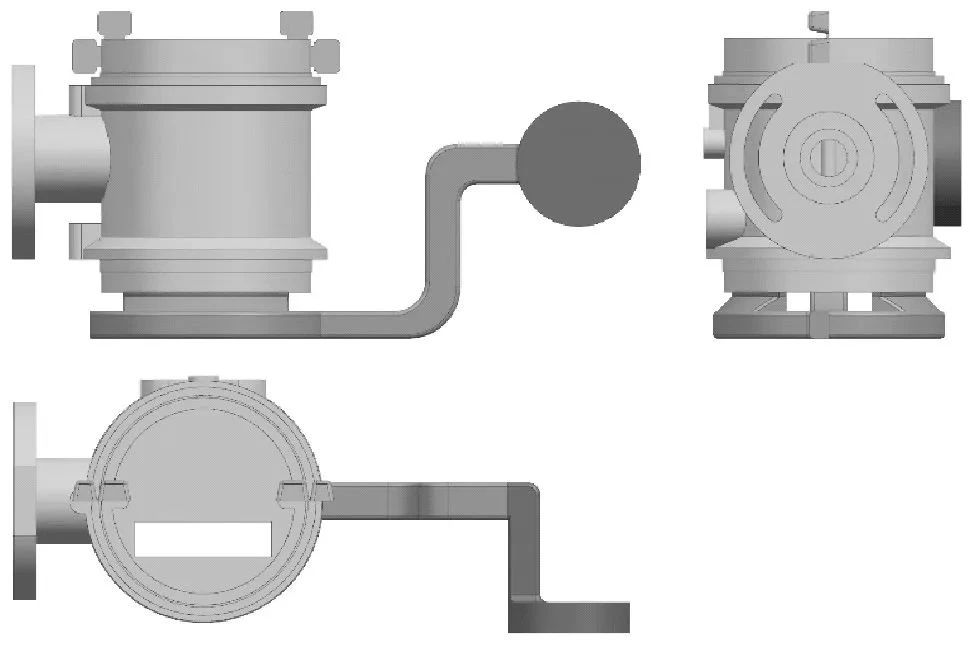

圖5 改進方案澆注系統示意圖

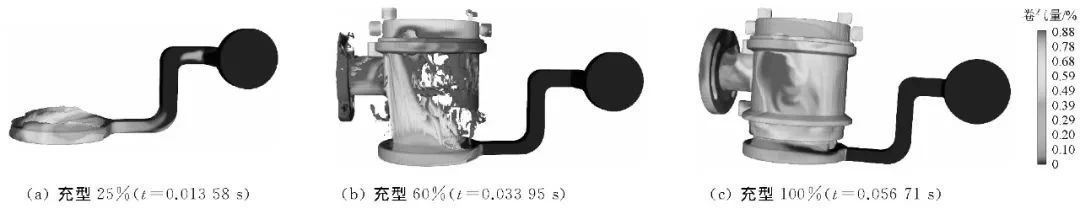

圖6 改進方案1鑄件充型過程

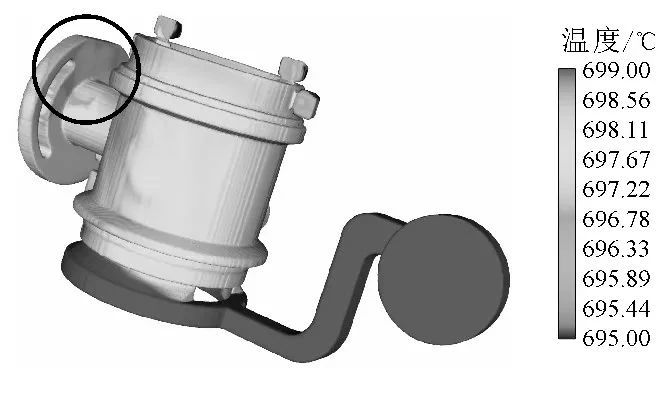

圖7 改進方案1鑄件溫度場

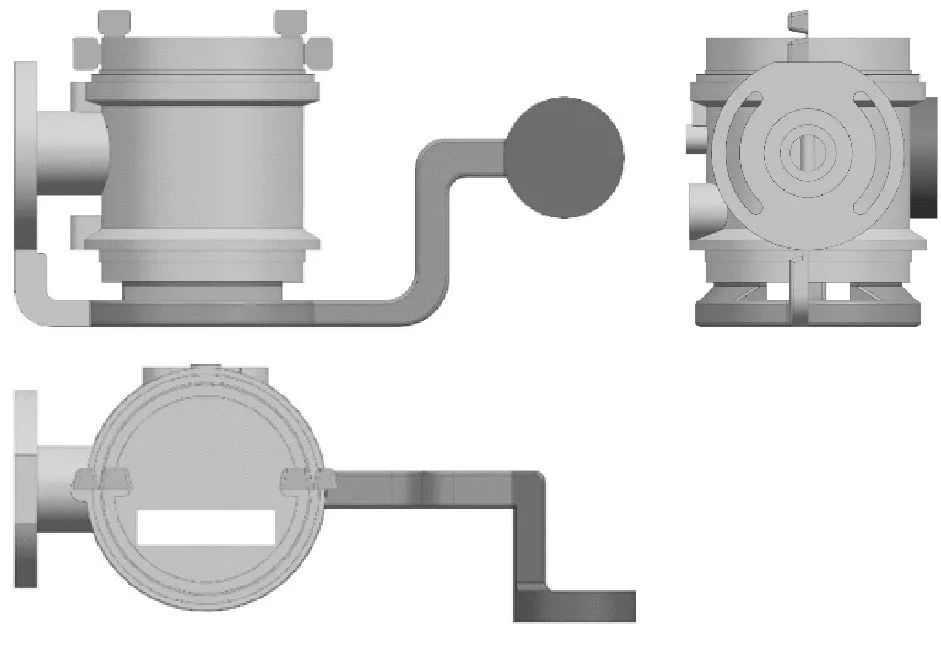

圖8 改進方案2澆注系統示意圖

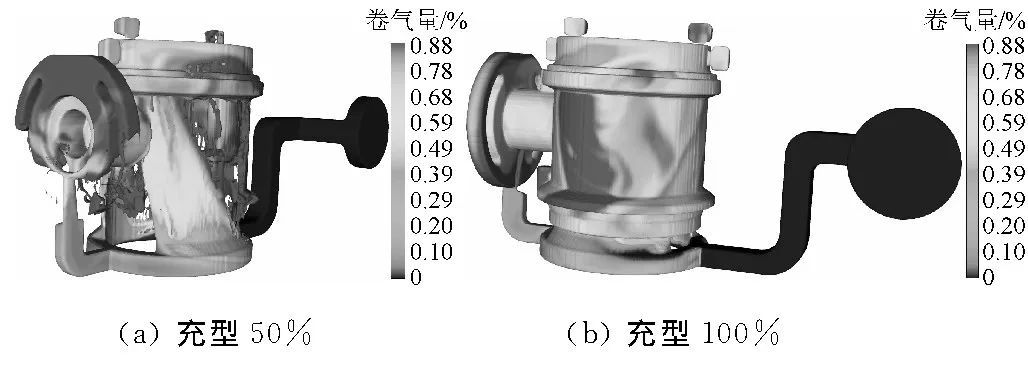

圖9 改進方案2模擬結果

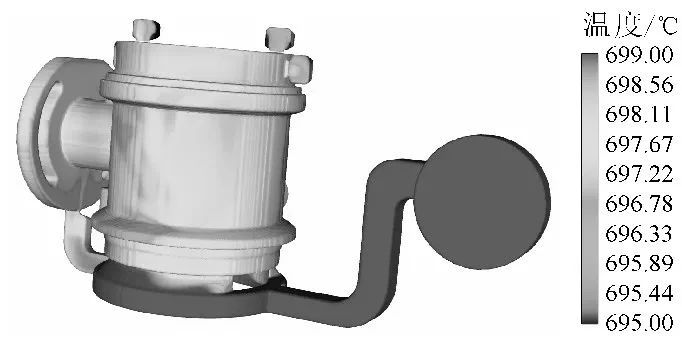

圖10 增加輔助澆道后溫度場

圖11 改進方案3澆注系統示意圖

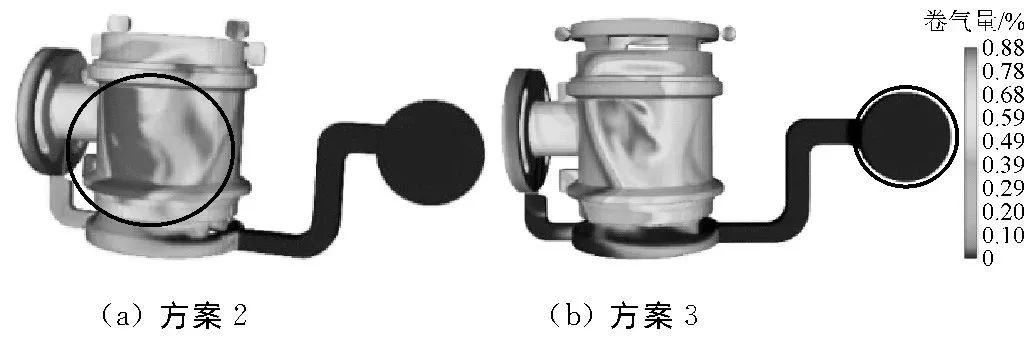

圖12 不同方案卷氣量對比

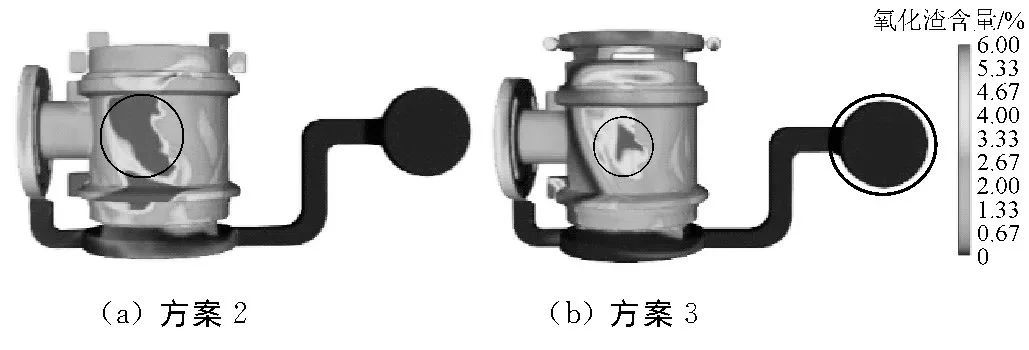

圖13 不同方案氧化渣對比

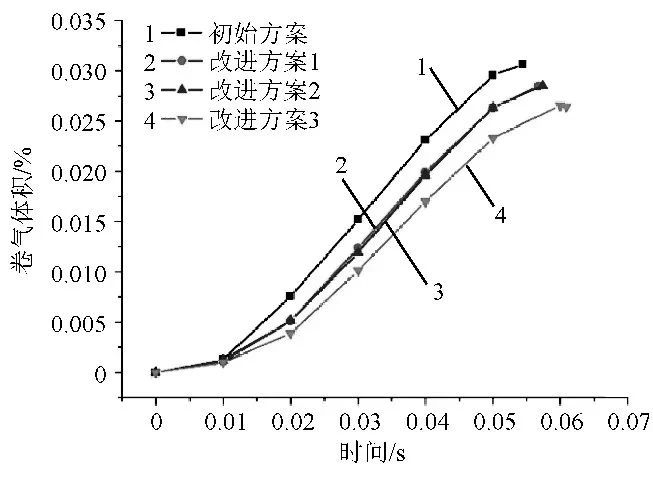

圖14 不同澆注系統下卷氣體積

從圖14可以看出，改進方案1和改進方案3明顯降低鑄件內的卷氣量，改進方案2雖然整體卷氣量并沒有明顯下降，但是從卷氣云圖可以看出，鑄件內的卷氣位置發生改變，其中一部分已轉移到溢流槽中，也相當于降低內部卷氣量。改進方案3的卷氣量最低、整體充型順序良好、無澆不足缺陷、且溫度無明顯降低、氧化夾雜聚集較少，可以作為最終試制方案。

圖15 實際生產的三通閥鑄件

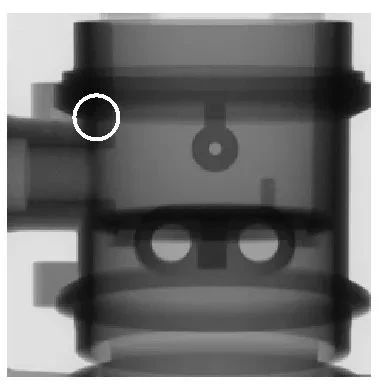

圖16 X射線檢測結果

本文作者：

郭廣思 陳晨
沈陽理工大學材料科學與工程學院
孫晶瑩
東北大學材料科學與工程學院

本文來自：《特種鑄造及有色合金》雜志，《壓鑄周刊》戰略合作伙伴
